動画によるワイパーの動作分析

MV-Analyzerを使ってワイパーの動作を分析

現在ショッピングモールにて販売中の MV-Analyzerは、動画を使った解析を簡単に行うためのソフトウェアです。

このソフトウェアの特徴は、撮影対象の3D化と物理量の算出による定量分析です。動画を階調表示したり、3D形状表示に変換することにより、3Dモデル上での動作解析が可能になります。また、解析対象の物理量を算出し、定量分析に役立てます。
MV-Analyzerでは、動画に映るリアルな情報を3D化し、3D空間内で解析を行うことで、手軽にデジタルツインを実現します。

第一弾は「煙」の解析でしたが、次のターゲットとして研究を進めているのが、「ワイパー」です。
今回は、まずワイパーの動きの3D化に関する検討を2つ、行いました。

ワイパーの動作を階調表示

1つ目は、ワイパーが水滴を拭き取る動画の階調表示です。

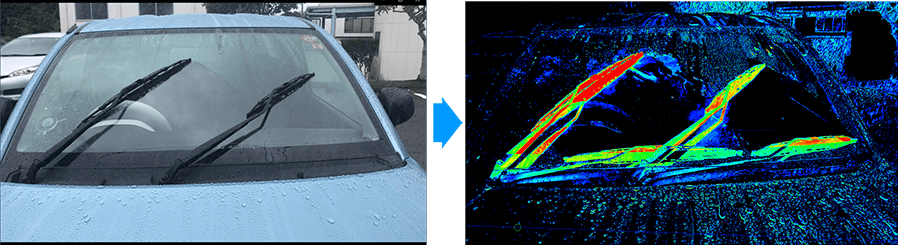

右図は、フロントウインドウに水滴がつく前と、ワイパーが拭き取っている瞬間(左図)とのフレーム差分を階調表示したものです。水滴のある部分と、拭われて水滴が無くなった部分が、判別しやすくなりました。

ワイパー動画の階調表示をフェースに表示して3D化

2つ目は、3D曲面への階調動画マッピングによる、3Dアニメーション表示です。

自動車の3DCADモデルのフロントウインドウ部分にあるフェースに、各フレームの画像をテクスチャマッピングしました。リアルから得たワイパーの動きを、3D空間上に再現できました。

通常の3DCADのフェースと同じ様に、見る方向を360度自由に変更することができますので、見たい方向から動画の状況を見ることが可能です。

3Dフェース上に動画を表示することによって、立体的な可視化ができるだけでなく、より正確な物理量の算出ができると考えています。

今後の課題

今後は、MV-Analyzerのもう一つの特徴である定量分析の手法を検討して参ります。
現在、以下のようなアイデアを検討しています。

  • 階調表示を使ったワイパーの拭き取り面積の算出
  • 3Dフェースの動画を使って分析した物理量と解析結果の比較
