3Dプリンター向けリバースエンジニアリング技術の適用例
昨今の3D非接触測定スキャナーの高性能化やリバースエンジニアリング技術の向上により、現物を非接触測定した点群からCAD面モデルを作成し、CAD・CAM・CAEといった後工程業務に活用することが一般化しています。
さらに、3Dプリンターを使用することで、リバースデータから簡単に現物の複製品を製作することも可能となっています。
3Dプリンターは、工業分野では試作品の作成、医療分野では手術シミュレーションなど、多岐にわたり活用されています。加えて、3Dプリンターの低価格化が進んだことで、個人でも手軽に製品を製作できるようになり、リバースエンジニアリング手法へ関心をいただける機会も多くなっています。
本テーマでは、3Dプリンター向けリバースエンジニアリング技術の適用例として、民芸品の「木彫りの象」を3D非接触測定スキャナーで測定したデータをもとに、弊社リバースエンジニアリングソフト「spScan」を使用し、3Dプリンター用の3DCAD面モデルを製作するまでの流れを紹介します。
測定したデータ（STL）をポリゴン編集して3Dプリンター用データとして適用することも可能ですが、今回は、3Dプリンターで試作品を製作後、量産金型設計に適用することも目的とし、3DCAD面モデルの作成までを行った事例としました。
以下、その実証研究レポートです。

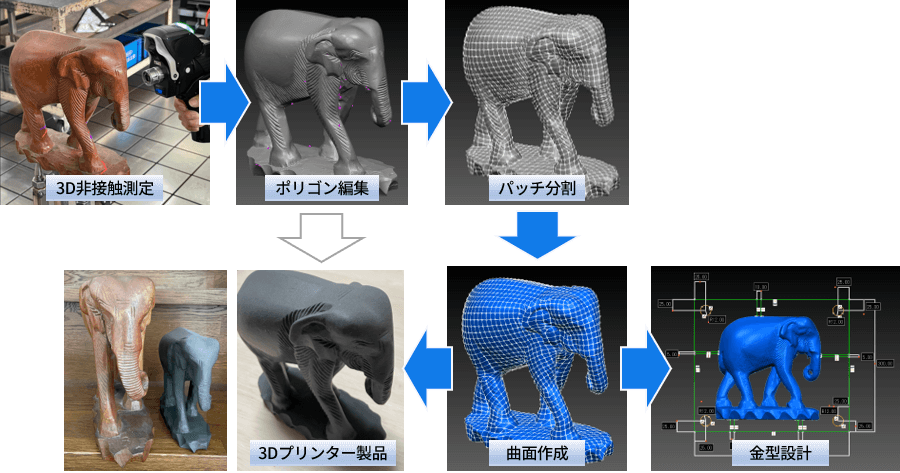

3D非接触測定から量産金型設計までの流れ
リバースは以下の手順で実施し、所要時間は約1時間45分だった。
3D非接触測定スキャナーによる測定

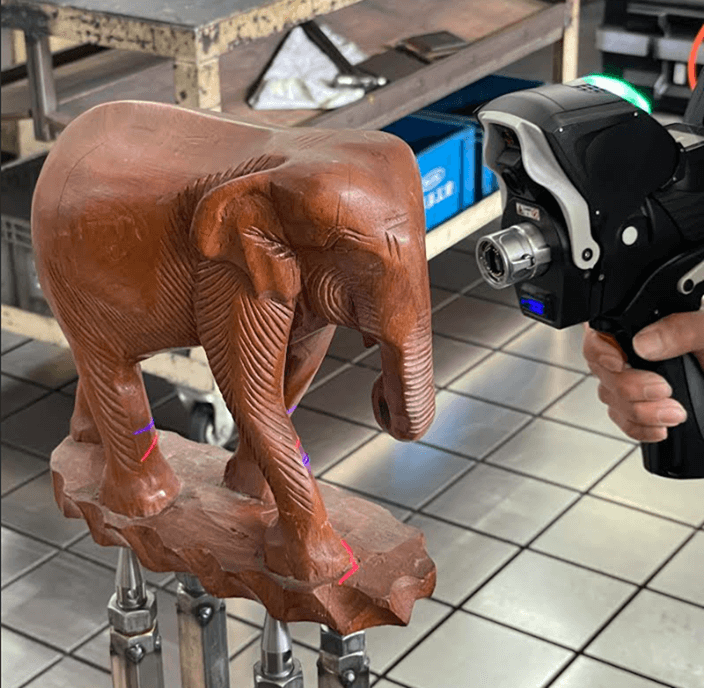

アーム式レーザーTypeの3D非接触測定スキャナーにて実物の民芸品の「木彫りの象」を測定した。
測定対象の木彫りの象は、写真のような治具を使用し、底面も含めて同時に全方向の測定ができるようにセットしたが、象の足と腹部の間の形状は測定レーザーの照射が難しく、測定できていない箇所も残った。

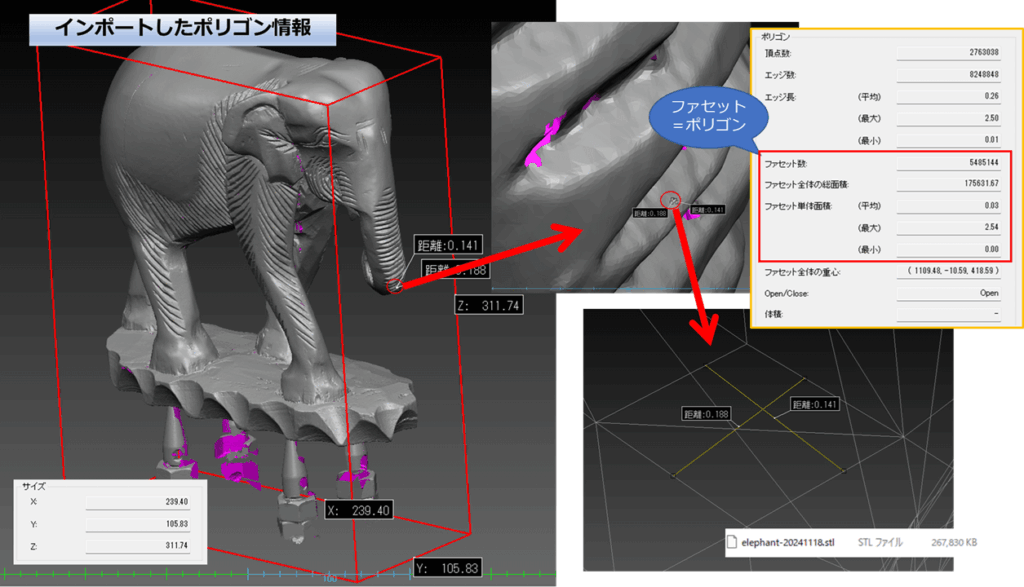

3D非接触測定スキャナーで測定した点群データは、測定スキャナーのソフトでポリゴン化処理をし、STLフォーマットにて spScan に読み込みをした。
- 測定物の木彫りの象のサイズ：約 205 x 105 x 310 mm
- 非接触測定時間：約 30分
- 3D非接触測定スキャナーのSTLデータ容量：約 268MB
- ファセット（ポリゴン）数：約 549万個
spScan操作① ポリゴン修正
ここでは、ポリゴンデータの主な修正機能として5種類を紹介する。
ポリゴン修正状態がリバース結果の3DCAD面モデルの再現精度や面品質に大きく影響する。今回の例ではポリゴン修正時間は全工程で約60分であった。

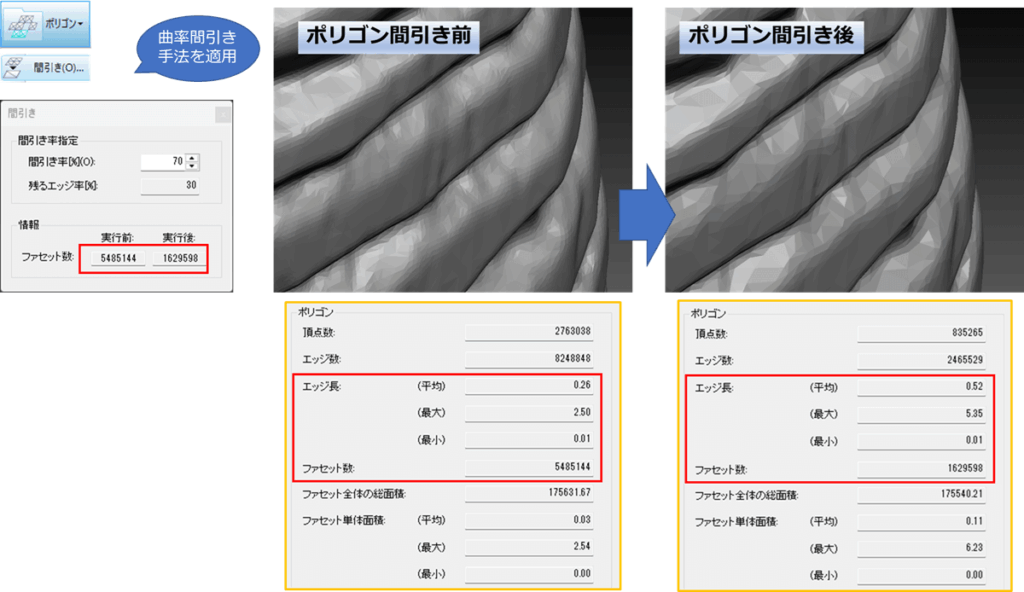

ポリゴンの間引き
ポリゴンデータを間引き率指定により軽量化する。
操作性の向上やコマンドの処理時間短縮に効果がある。
spScanでは、曲率間引き手法を適用し、平坦部の間引は多く、凹凸形状部の間引きは少なく、なるべく形状を崩さない処理をしている。

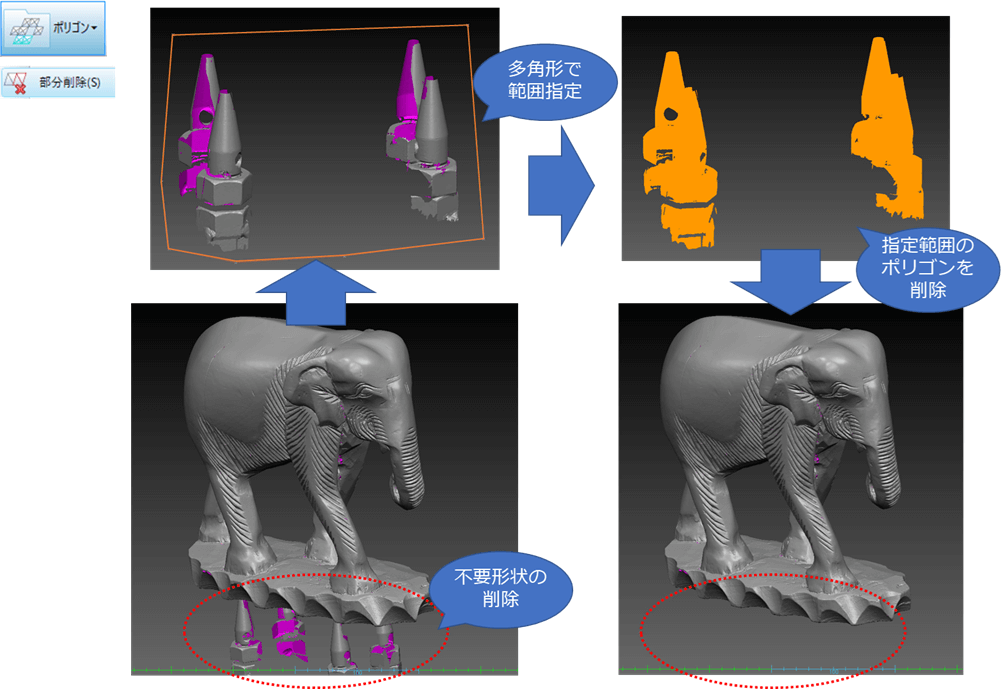

ポリゴンの部分削除
リバース対象以外の不要なポリゴン形状を削除する。

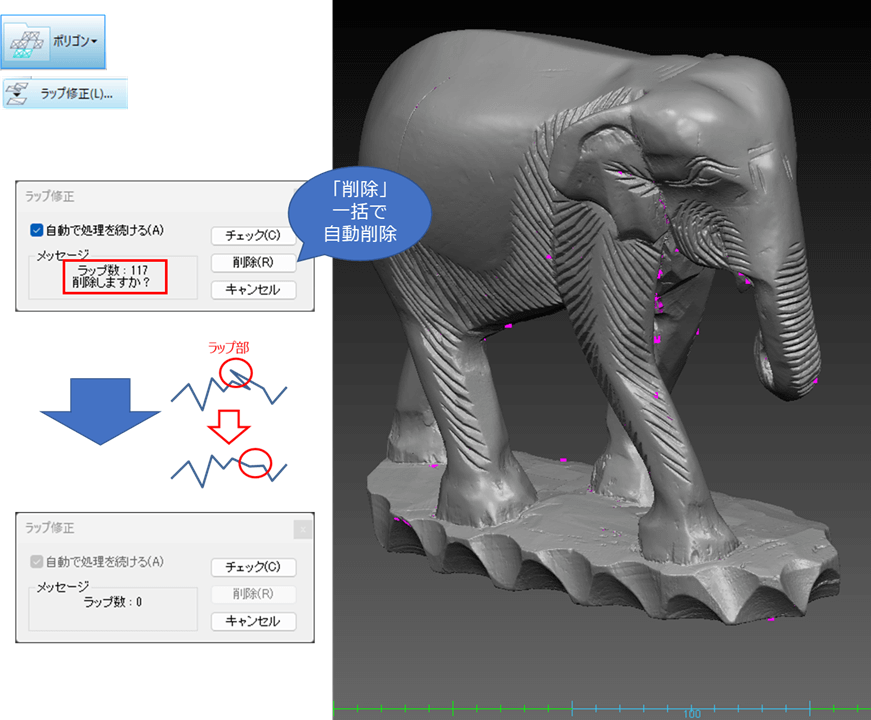

ポリゴンのラップ修正
ポリゴンの折り重なり（ラップ）部を修正する。
ポリゴンのラップ箇所を自動で検出 → 一括削除

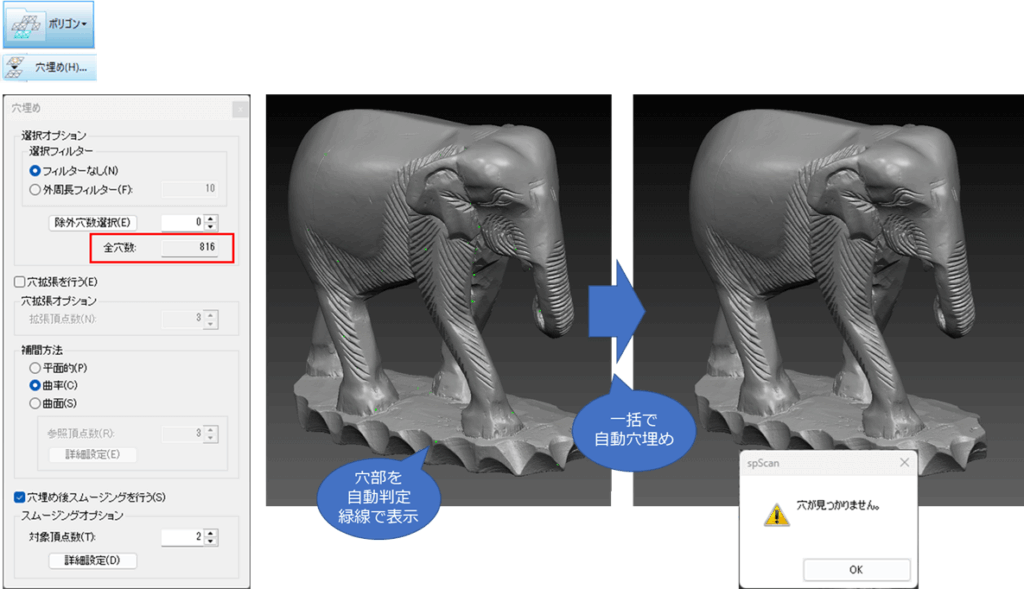

ポリゴンの穴埋め
ポリゴンの穴部を埋める。
3D非接触測定スキャナーでの測定時に取得できずポリゴンデータが欠落してしまった部分や、ポリゴン修正の過程で穴となった箇所の穴埋め修正をする。
ポリゴンの穴部を自動で検出 → 穴部周辺ポリゴン形状を参照し一括で穴埋め

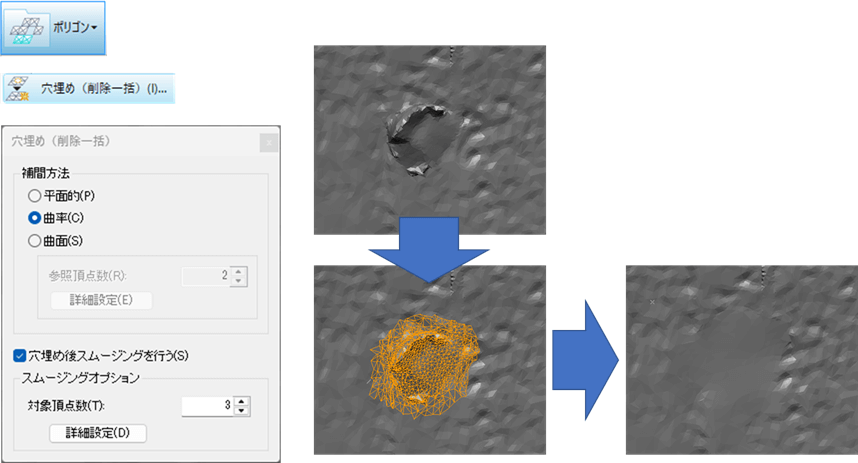

ポリゴンの穴埋め一括削除
ポリゴン形状の凹凸など、不良部の修正をする。
不良部のポリゴンを選択→選択箇所の削除（穴あけ）→穴部周辺のポリゴン形状を参照し一括で穴埋め。

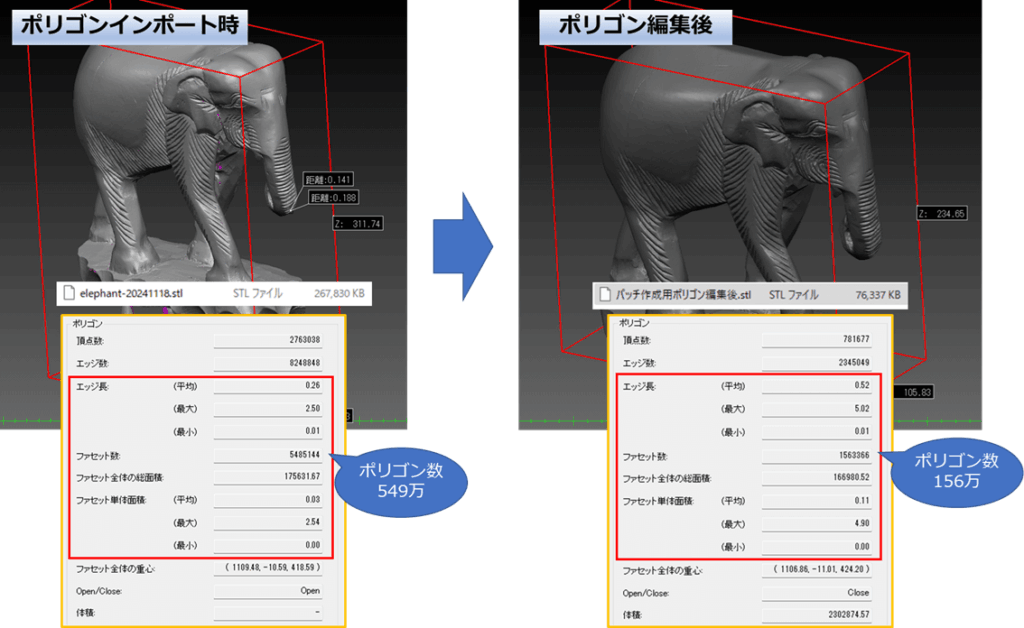

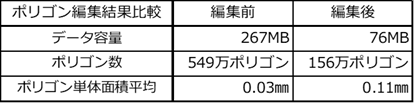

ポリゴン編集結果
約1/3に軽量化
spScan操作② ポリゴン四辺化 自動処理：3分

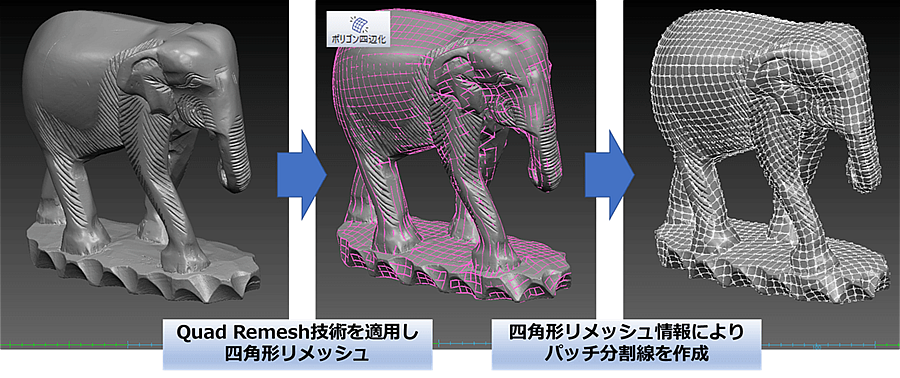

修正後のポリゴンを「Quad Remesh」技術を適用し、いったん四角形リメッシュ化後、パッチ曲面作成用の分割線を作成。

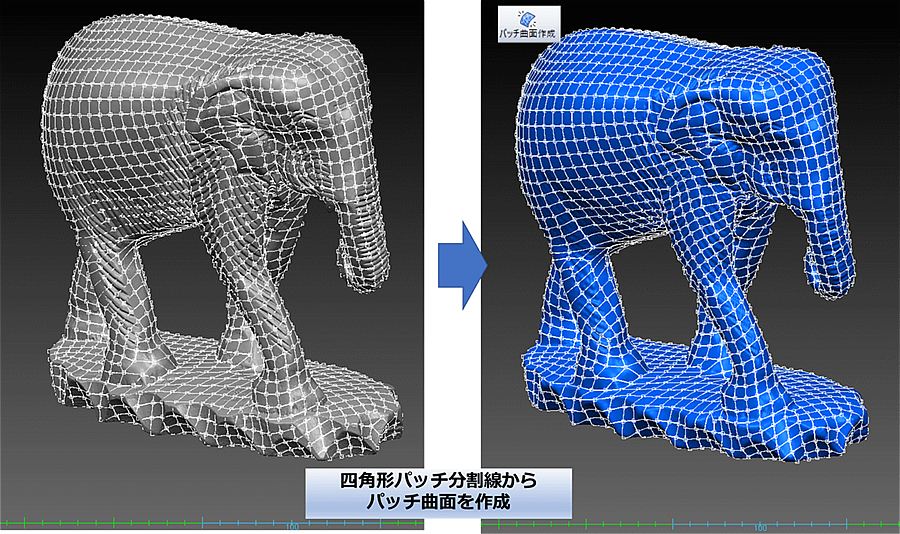

spScan操作③ パッチ曲面作成 自動処理：2分
リメッシュ技術で作成した分割線からポリゴン形状に沿ったパッチ曲面を作成。

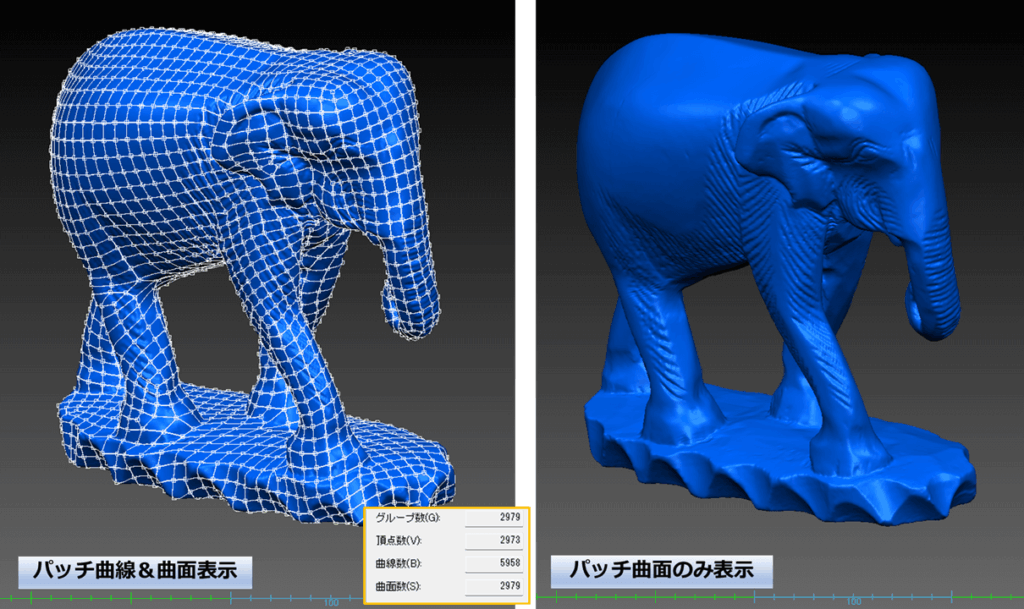

spScan操作④ 作成したパッチ曲面の確認
今回の例では、パッチ曲面数は2979面となった。
ポリゴンとパッチ分割線を非表示、曲面だけを表示して、パッチ曲面の面品質を確認。

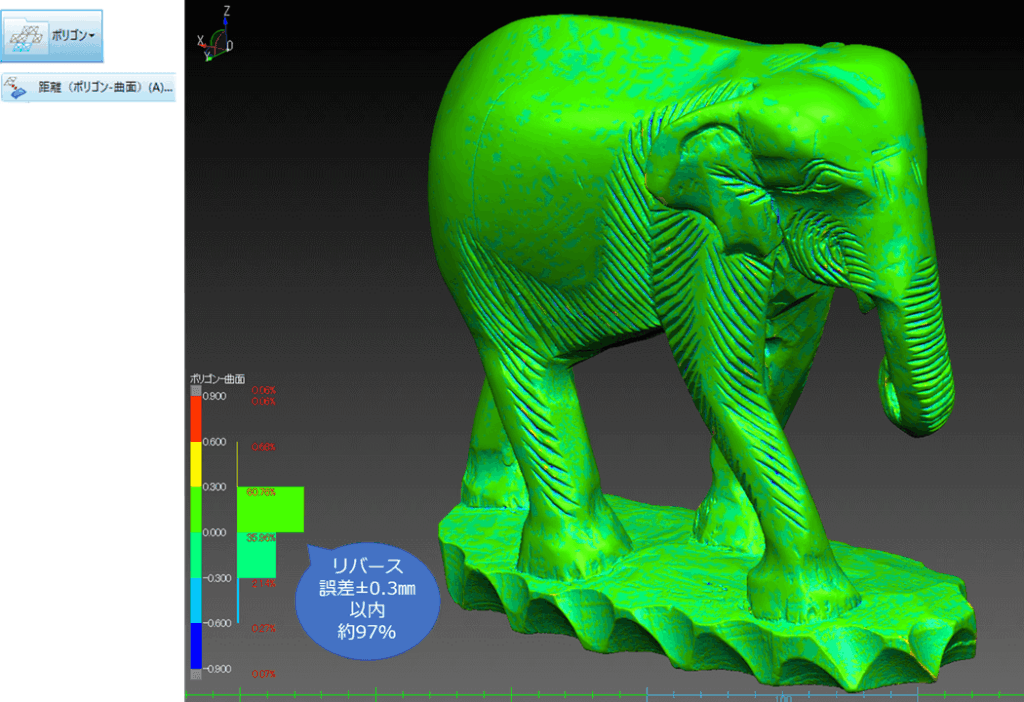

リバース形状の再現性は、作成したパッチ曲面とポリゴンの距離を誤差カラーマップ表示にて視覚的に確認。
今回のリバース例では、形状全体の 約97%が 誤差±0.3mm以内 であった。

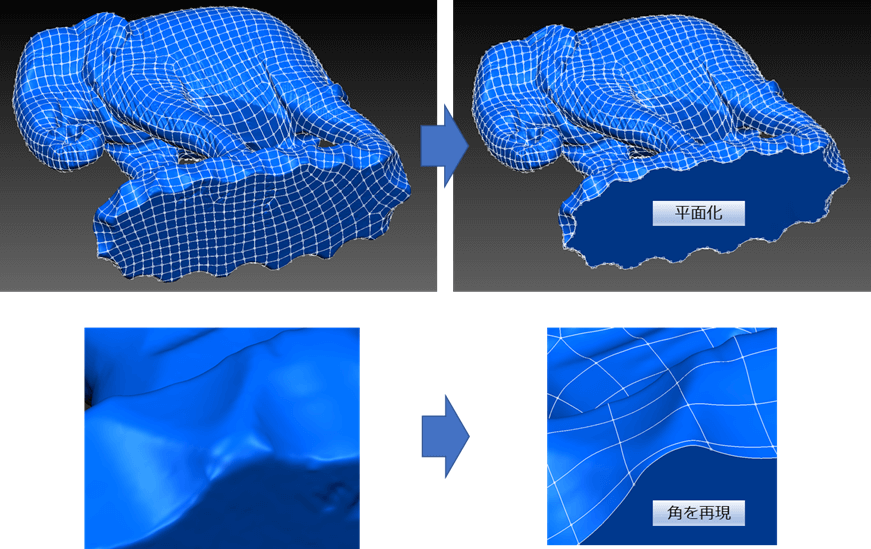

spScan操作⑤ 作成したパッチ曲面の加工
ポリゴン形状を再現したパッチ面では、底面に凸凹があり、角部も再現できていなかった。
そのため、底面を平面として再作成し、角部も再現した。

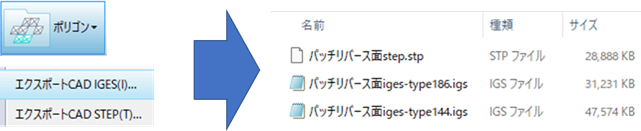

spScan操作⑥ 作成したパッチ曲面をCADデータとして出力
spScanでCAD面化したパッチ曲面は、CAD標準フォーマットのIGES (Type144)やIGES (Type186）、STEPとして出力が可能。
3Dプリンター用や、CAD・CAM・CAE用のデータとしても使用できる。
出力するデータフォーマットにより、データサイズが異なった。（推奨はSTEP）

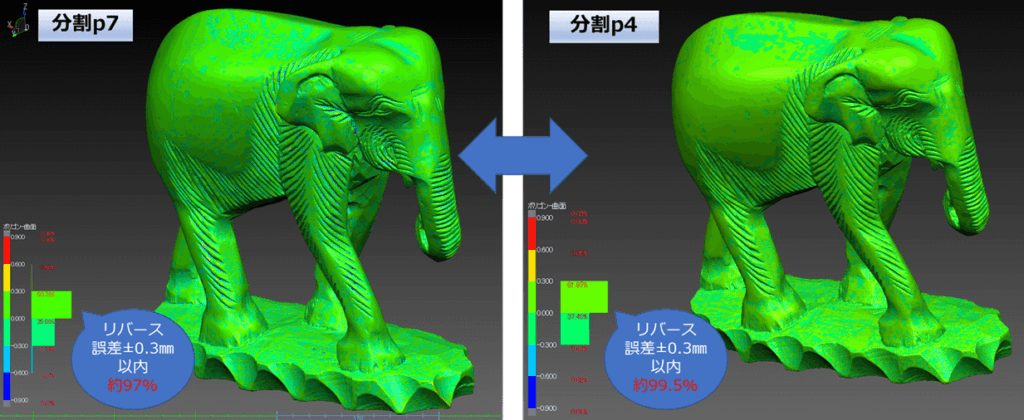

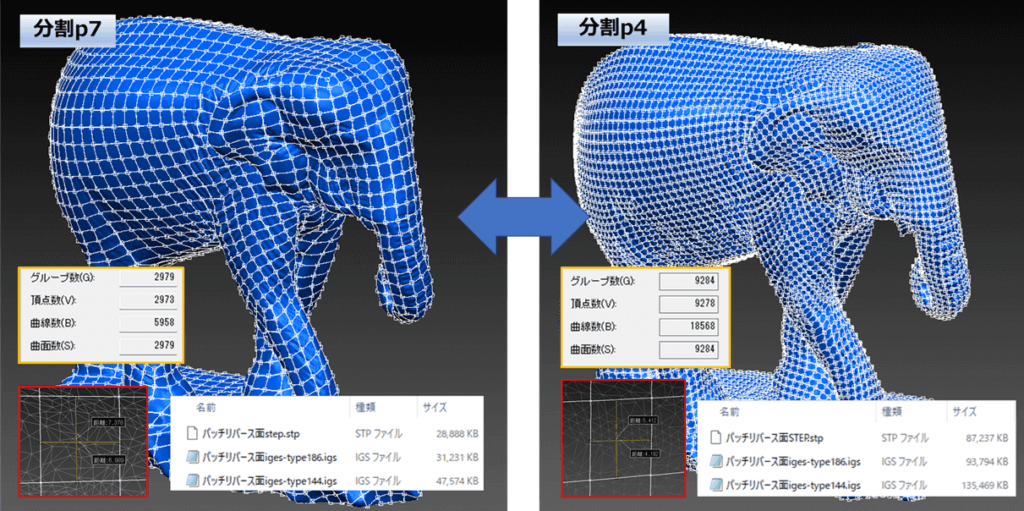

パッチ4辺化リメッシュサイズを小さくすると、形状の再現性がアップ
パッチ面数が増え、リバースデータの容量は大きくなるが、ポリゴンとの誤差は減少し、形状の再現性が向上した。

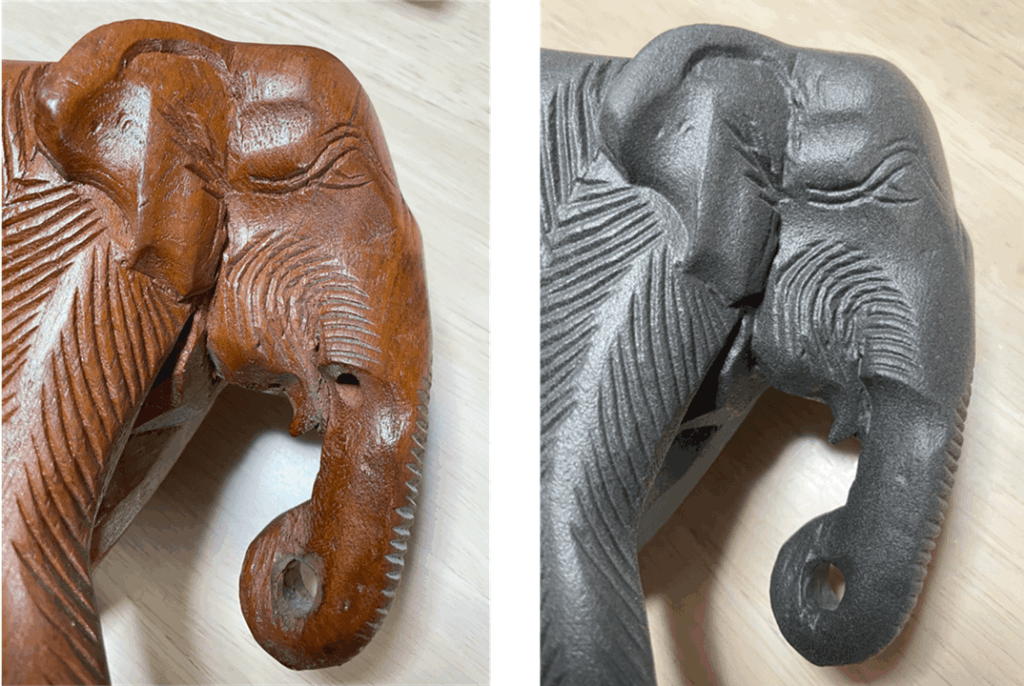

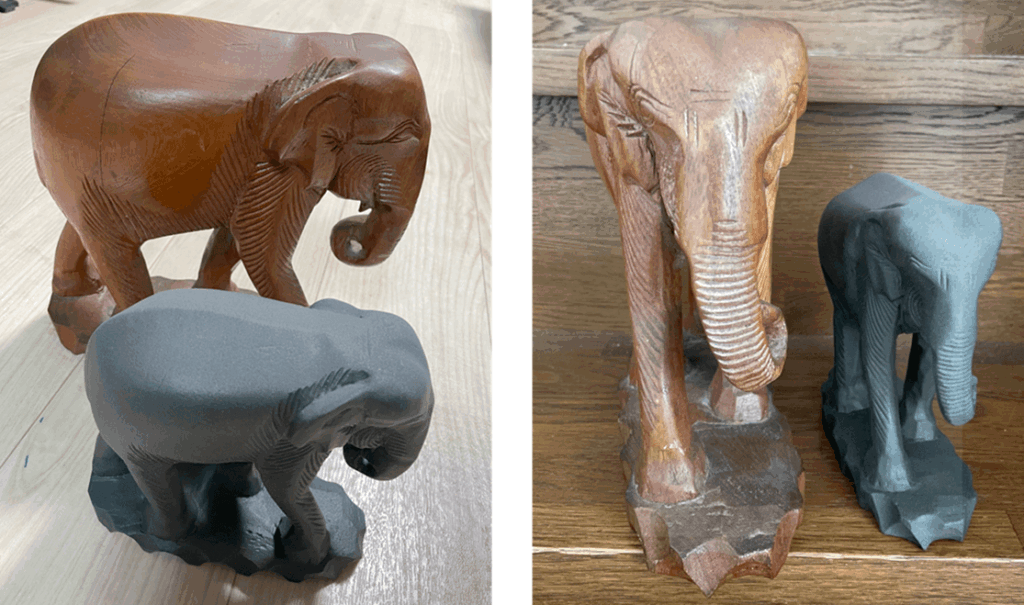

3Dプリンター製品例
実物サイズの 70％にスケールダウンして製作。
プリンター製品にも、シワが再現されていた。
