ポリゴンの座標合わせをしたい(spAlign)

spScan付属ソフト「spAlign」にて、「CADデータとポリゴンデータの位置合わせ」、「ポリゴンデータのみでの位置合わせ」ができます。

CADデータとポリゴンデータの位置合わせ

ポリゴンデータとCADデータが異なる座標系で表示されている場合は、ポリゴンデータとCADデータの位置合わせを行う必要があります。

CADとの位置合わせ方法

  • 概略位置合わせ
    • ポリゴンとCADデータの誤差和が最小になるような位置合わせ(ベストフィットなど)
  • 詳細位置合わせ
    • CADの特定要素に拘束条件をつけた位置合わせ(穴、平面、円柱、直線、点など)

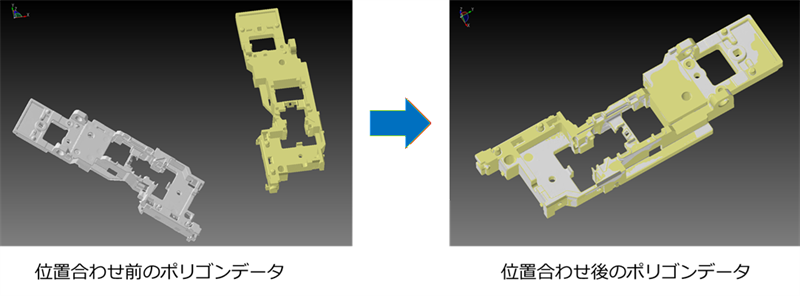

ポリゴンデータのみでの位置合わせ

ポリゴンデータのみでの位置合わせも可能です。

ポリゴンデータから位置合わせをする基準の形状要素(平面、円柱、直線、点)を抽出し、位置合わせに使用できます。
