ポリゴンから仮想交線を作成したい

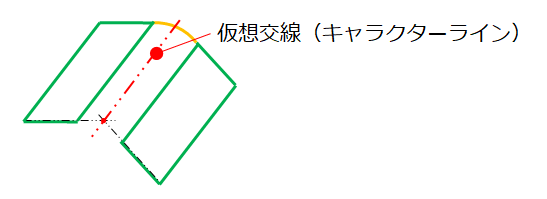

ポリゴンから仮想交線(キャラクターライン)を抽出することができます。

仮想交線抽出

自動車や2輪車のボディデザインの検討段階において、クレイモデルを測定したポリゴンから仮想交線(キャラクターライン)を抽出する機能です。ポリゴン曲率を参照し、仮想交線を作成します。

操作イメージ

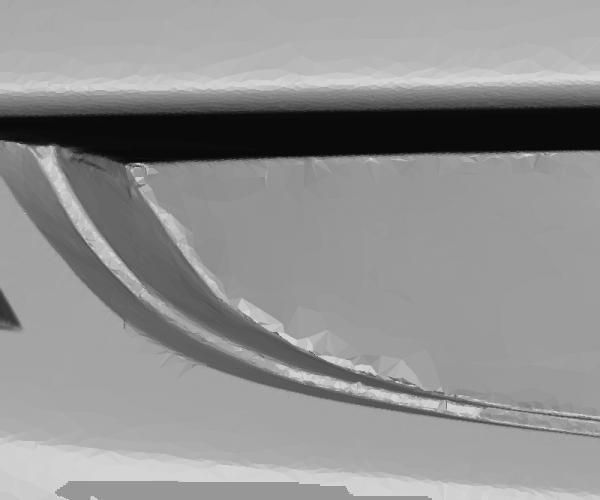

  1. クレイモデルを測定したポリゴンの編集
    ポリゴンの穴埋め、スムージングなどの編集をし、滑らかな形状のポリゴンに修正します。

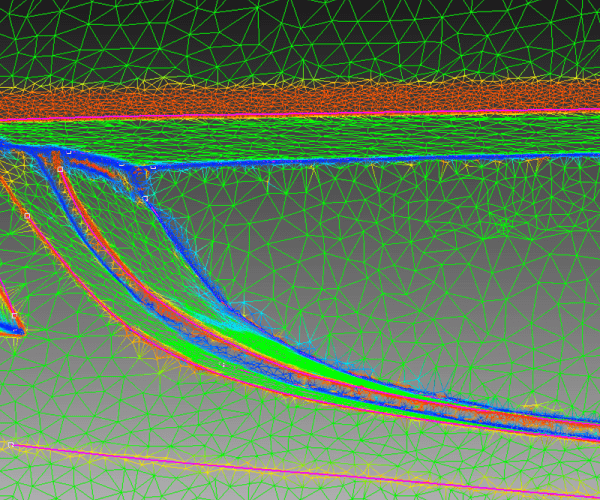

  2. ポリゴンの曲率表示
    面形状の特徴を表す曲率値を選択します。

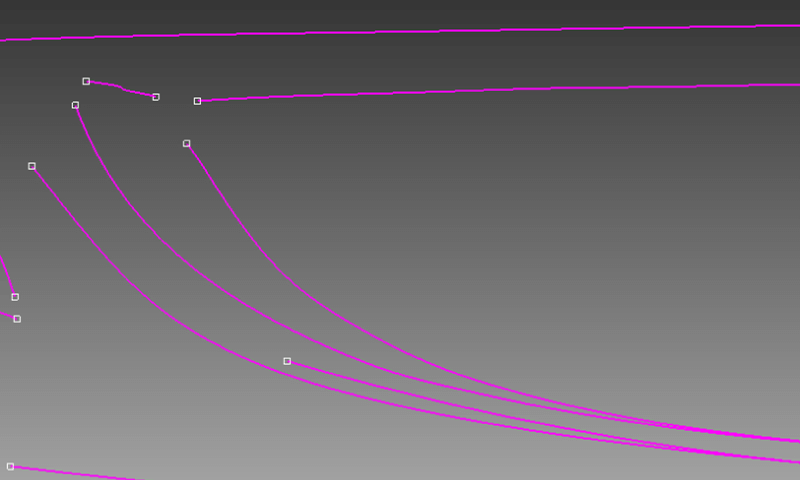

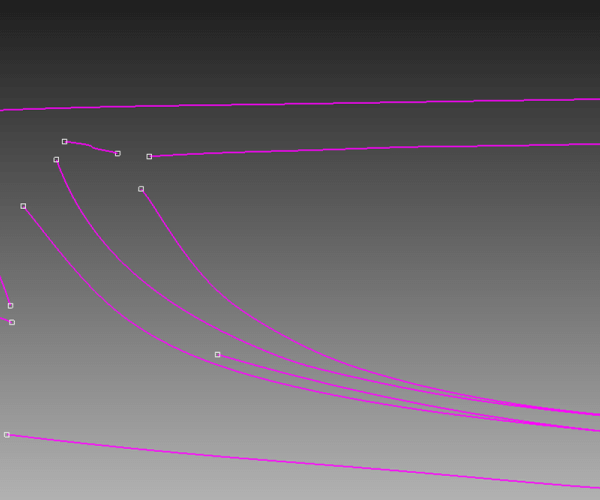

  3. ポリゴン曲率を参照した仮想交線の抽出
    手動抽出、自動抽出ができます。作成した仮想交線の編集する機能(連結、スムージング)により仮想交線を修正することも可能です。
